欧版磨粉机

欧版磨粉机

进料粒度:≤30mm

生产能力:2-120t

适用范围:主要用于矿石、建筑、耐火材料、冶金、化工等工业领域中

处理物料:石灰石方解石、碳酸钙、白云石、重晶石、滑石、石膏、辉绿岩、石英石、膨润土

索要优惠报价

销售热线:
0371-67666667

欧版磨粉机简介

欧版磨粉机是曙光重工专家吸收欧洲新粉磨技术及理念,潜心开发出的具有专业技术水平,拥有多项自主专利技术产权的新粉磨设备,该机型采用了锥齿轮整体传动、内部稀油润滑系统、弧形风道等新的多项专利技术。性能稳定,操作方便,能耗低;可调可控成品粒度、粉磨物料应用广泛;配备专用除尘器,粉尘排放浓度完全低于国家环保规定。

欧版磨粉机结构

欧版磨粉机主要由机壳、转子、承击铁和篦条等部件组成。机壳分上下两部分,由钢板切割后焊接而成,其余各部分用螺栓连接成一体。机壳内部镶有高锰钢衬板,磨损后方便更换;其主轴上安装有数组规则分布的锤子,与转盘及穿锤轴组成转子。

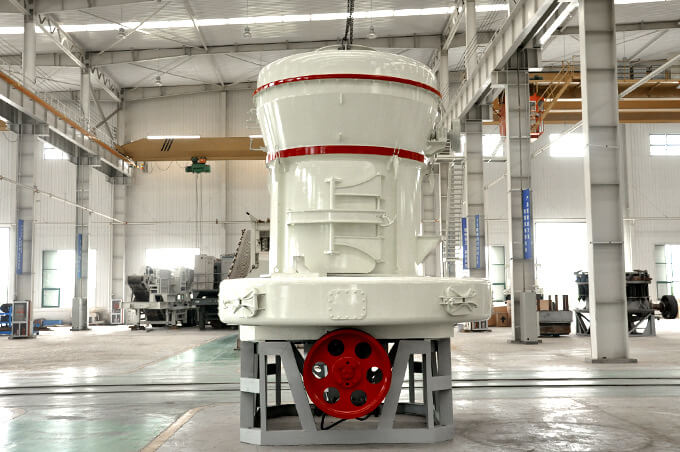

欧版磨粉机

欧版磨粉机的性能优势

1、机器的研磨装置每个部件都采用了3-5层的密封装置,可以避免粉尘进入主轴中对机器的研磨部分造成损害。

2、高压弹簧增加了研磨装置的作业力度从而使得产量更高,也使得研磨程度更加彻底。

3、欧版磨粉机中的叶片分析机的叶片密度较高,旋转的平均速度可以自行调节,400目以下的通筛可以控制在90%左右。

4、它的主机传动装置采用的是密闭减速机或是带轮传动,运转时非常平稳可靠。

5、锥齿轮整体传动:传统磨机需另有减速机、通过联轴节传动主轴,安装时对中难度大,易产生噪音,降低效率,欧版磨粉机为锥齿轮整体传动,结构更加紧凑,安装调节更方便快捷,效率大大增加。

6、弧形风道:传统磨机中的磨粉机风道,均为直板型风道。这种结构存在着气流冲击风道板产生阻力,气流分子间相互碰撞的能量损失大,易产生涡流导致风道堵塞等缺点。欧版磨粉机所采用风道为曲面型风道,切向气流进口顺滑,阻力小,内部出口方向有利于物料的分散,不容易堵料。

7、隔离式旋风集粉器:内筒与混合气粉流之间采用隔离结构,能够有效的提高选粉效率和选粉精度。

欧版磨工作原理

欧版磨在工作时,主机电机通过减速器带动主轴及转盘旋转,转盘边缘的辊销带动几十个磨辊在磨环滚道内滚动。大块物料经欧版破碎机破碎成小颗粒后由提升机送入储料仓,再经过震动给料机和倾斜的进料管,将物料均匀地送到转盘的上部的散料盘上。

物料在离心力的作用下散向圆周边,并落入磨环的滚道内被环辊冲击、滚辗、研磨,经过三层环道的加工变成粉体,高压风机通过抽吸作用将外部空气吸入机内,并将粉碎后的物料带入选粉机内。

选粉机内旋转的叶轮使粗物料回落重磨,符合要求的细粉则随气流进入旋风集粉器并由其下部的卸料阀排出即为成品,而带有少量细粉尘的气流则经过脉冲除尘器净化后通过风机和消声器排出。

工作原理

安装注意事项

欧版磨粉机在使用与安装时应该注意多种事项,以免引起不必要的损失

1.建筑厂房的时候应该考虑主机上方能吊挂 使用1.5~2吨的起重工具,供检修用。

2.主机与鼓风机必须水平放在钢筋混凝土基础上,旋风集粉器与除尘器可在设备安装好以后在其支脚下面挖坑浇灌混凝土。

3.在安装时必须将各连接管道的法兰之间加密封严,不能漏气。

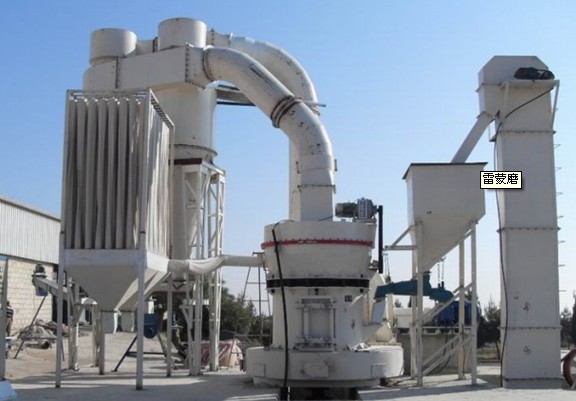

磨粉机生产现场

欧版磨粉机是传统雷蒙磨粉机的基础上引进欧洲新的磨粉技术和理念潜心开发出来的新产品,也是新一代雷蒙磨产品,技术先进,功能齐全,性能稳定,产量大,能耗低,细度高,是矿石、建筑、耐火材料、冶金、化工等工业领域制粉设备,也是目前应用效果好、畅销的磨粉机设备。而曙光重工是郑州地区的欧版磨粉机生产厂家,欢迎咨询欧版磨粉机价格。

技术参数

型号/参数 4525 4119
进料粒度(mm) ≤30 ≤25
成品粒度(mm) 0.173-0.044 0.173-0.044
不同物料细度班产(t) 16-176 8-78
中心轴转速(r/min) 82 105
磨环直径(mm) 1770 1400
磨辊直径(mm) 450 410
磨辊高度(mm) 250 190
主机电机(kw) Y315M-4-132 Y280S-4-75
风机电机 Y315M-4-132 Y280S-4-75
分析器电机 YCT250-4A-18.5 YCT200-4B-7.5
